2,5L16-1х14-B10 фазированная антенная решетка, 16 эл, 2,5 МГц

Наличие:

на складе

Гарантия:

12 месяцев

Самовывоз:

Возможна доставка до адреса

КРОПУС

Кейсы поставок

Подробнее

189 000 ₽

Оперативная доставка
по всей России

Официальный
дилер

Гарантия
производителя

Гарантия
низкой цены

Проведем демонстрацию на вашем объекте

Описание

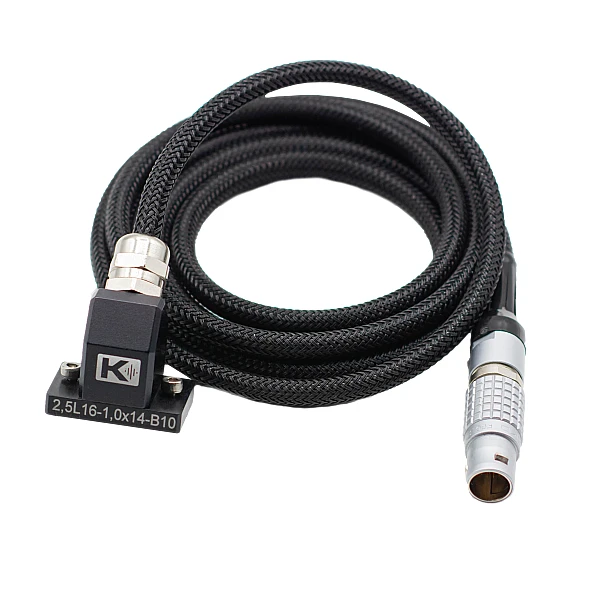

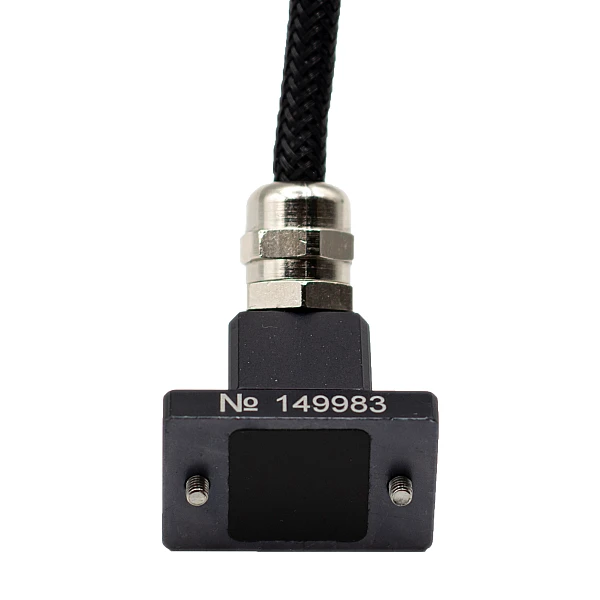

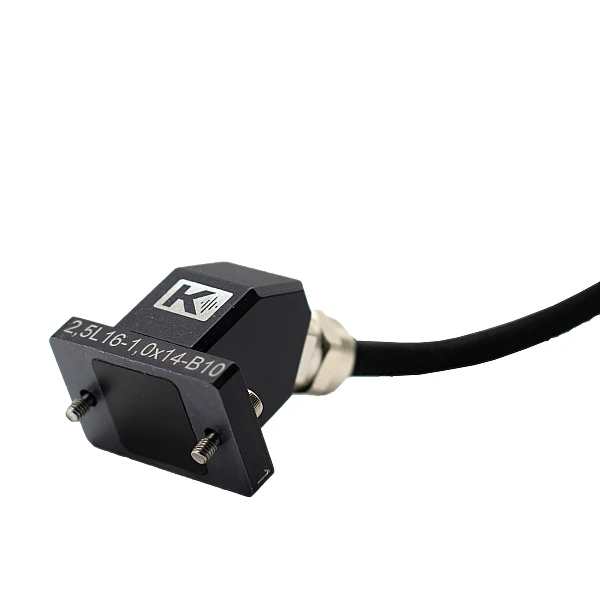

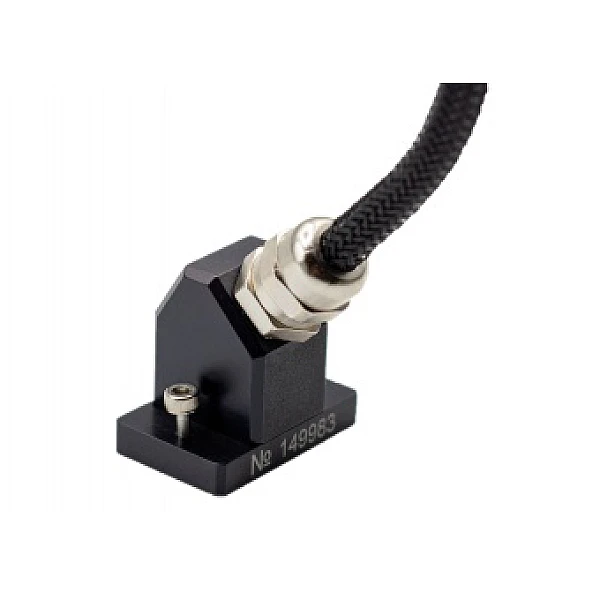

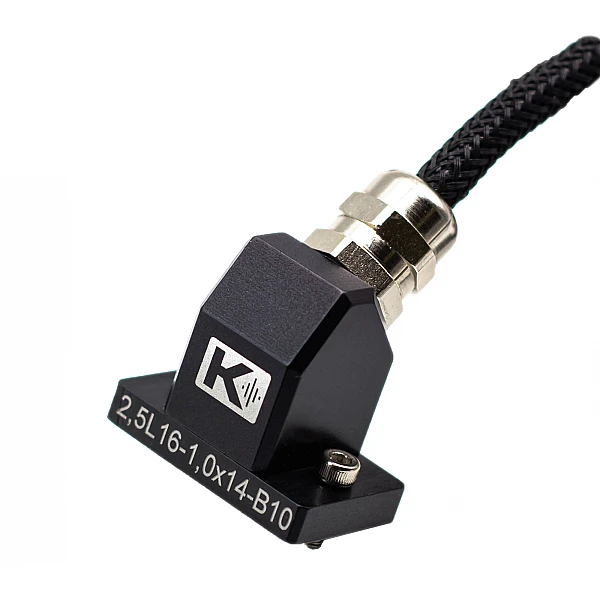

2,5L16-1х14-B10 фазированная антенная решетка, 16 эл, 2,5 МГц

Ультразвуковая линейная фазированная антенная решетка с частотой 2,5МГц и размером 1х14мм для УЗ дефектоскопа УСД-60ФР.

Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений толщиной от 8 до 80 мм.
Согласующий слой оптимального расcчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z

Малогабаритный корпус размера B10.

Проведем демонстрацию оборудования онлайн

2,5L16-1х14-B10 фазированная антенная решетка, 16 эл, 2,5 МГц

Характеристики

Частота УЗК

2,5 МГц

Количество элементов

16

Расстояние между центрами соседних элементов (р)

1,0 мм

Расстояние между элементами (g)

0,2 мм

Длина элемента (W)

14 мм

Ширина элемента (e)

0,8 мм

Апертура (A)

15,8 мм

Тип кабельного разъема

LEMO FGG.2B.326.CLAD42Z

Тип кабеля

16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием

Наружная оболочка

наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм

Усилие на разрыв

12 кг

Температурное воздействие , выдерживаемое наружной оболочкой

от -50 до +125 С

Стойкость с УФ излучению

высокая

Химическая стойкость

растворители, нефть, масло, соленая вода

Длина кабеля

по заказу

Контактная поверхность

33,5х21 мм

Крепежные элементы к призме

2 х винт М2

Расстояние между центрами крепежных отвестий

25 мм

Тип используемых призм

SB10

Габаритные размеры корпуса (ДХШхВ)

33,5х21х40 мм
