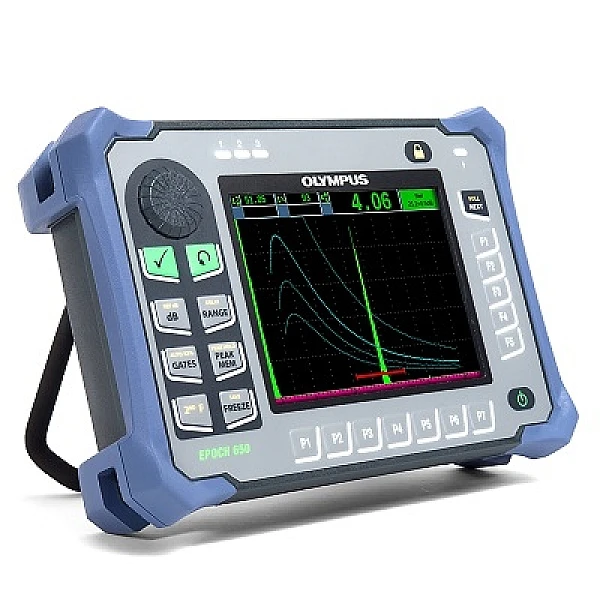

Ультразвуковой дефектоскоп Epoch 650
VGA 640×480 трансфлективный дисплей и приемник 0,2–26,5 МГц с усилением до 110 дБ.
Индивидуальная цена
Цена по запросу
Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание
Ультразвуковой дефектоскоп Epoch 650
Продуманная структура меню и клавиши прямого доступа к функциям EPOCH 650 позволяют реализовывать все возможности высокоэффективного дефектоскопа при обеспечении чрезвычайной простоты в работе. Большой полупрозрачный VGA-дисплей в сочетании с запатентованным цифровым приемником с высоким динамическим диапазоном обеспечивает стабильное четкое отображение А-скана при любом освещении. Дефектоскоп EPOCH 650, реализованный в двух аппаратных версиях, предлагает возможность выбора настройки параметров с помощью ручки или с навигационной панели. EPOCH 650 разработан в соответствии с требованиями стандарта EN12668-1, что позволяет реализовать полный диапазон стандартных и опциональных функцией в области дефектоскопии. За счет прочного эргономичного дизайна оборудование может быть использовано фактически в любом рабочем окружении, тогда как генератор PerfectSquare и возможности цифрового фильтра обеспечивают применимость в разнообразных приложениях.
Основные возможности
- Разработан в соответствии с требованиями стандарта EN12668-1
- Настраиваемый генератор прямоугольной волны PerfectSquare
- Цифровой приемник с высоким динамическим диапазоном
- Восемь цифровых фильтров для улучшенного соотношения Сигнал-Шум
- Частота повторения импульсов 2 кГц для быстрого сканирования
- Ручка или панель навигации для настройки конфигурации
- Большой полупрозрачный VGA дисплей
- Длительная работа от батарей (ионно-литиевый аккумулятор или щелочные батарейки)
- Построение динамической кривой DAC/TVG и DGS/AVG
- Карта памяти объемом 2 Гб MicroSD для передачи и хранения данных
- Порт USB для передачи данных на ПК и прямого вывода на печать
- Сигнальный и VGA выход
- Опциональный аналоговый выход
Дефектоскоп EPOCH 650 сочетает эффективность базового дефектоскопа с качеством самого мощного цифрового ультразвукового оборудования компании Olympus. Полный диапазон разнообразных функций контроля реализован в компактном удобном для работы корпусе. Этот оптимальный баланс позволяет использовать оборудование для выполнения контроля любого уровня сложности.
Простота и гибкость в работе прибора
При разработке EPOCH 650 была поставлена цель: соединить широкие возможности в области дефектоскопии с простотой оперирования. В результате был спроектирован EPOCH 650 — эргономический, интуитивный и практичный прибор, подходящий как для опытных операторов, так и для начинающих работу в области дефектоскопии.Интуитивно-понятный пользовательский интерфейс
Интерфейс дефектоскопа EPOCH 650 выполнен на основе промышленного дефектоскопа серии EPOCH 1000. Простота структуры меню прибора, возможности калибровки и функции программного обеспечения сочетается с клавиатурой EPOCH, обеспечивающих прямой доступ к критическим функциям контроля как, например, усиление, настройка строб, заморозка дисплея и сохранение файла. Реализован удобный многоязыковой пользовательский интерфейс EPOCH 650. Портативная структура; подходит для различного рабочего окруженияEPOCH 650 разработан для работы в различном окружении, начиная от контроля в лабораториях, заканчивая исследованиями в экстремальных и опасных полевых условиях. Представлено две конфигурации прибора: с рукояткой настройки (IP66) или навигационной панелью (IP67). Прибор выполнен в соответствии с различными промышленными стандартами, что обеспечивает пользователю уверенность как в эффективности, так и в надежности прибора. Оборудование прошло испытание на устойчивость к вибрации, ударам, возможности работы во взрывоопасной атмосфере и в широком температурном диапазоне. Продолжительность работы от батарей превышает 12 часов, что делает EPOCH 650 превосходным решением для удаленного контроля.
Устойчивый к вибрации VGA дисплей
Одна из функции EPOCH 60 — VGA дисплей с разрешением 640×480 пикселей. Горизонтальный дизайн EPOCH 650 позволил оптимизировать размер A-скана и обеспечить высокую четкость изображения. За счет полупрозрачного VGA дисплея достигается высокая четкость изображения как при недостаточном освещении (функция подсветки), так и при прямом солнечном свете (рассеянный свет псевдо подсветки).Оптимизация доступа к функциям
EPOCH 650 — высококачественный ультразвуковой прибор. Дефектоскоп EPOCH 650, выполненный на основе цифровой архитектуры EPOCH XT, LTC и серии EPOCH 1000, обеспечивает гибкость и широкие возможности генератора и приемника для решения большинства задач дефектоскопии.В целях реализации различных требований и нужд пользователей спроектировано две конфигурации EPOCH 650: с ручкой настройки и с панелью навигации на клавиатуре. Ручка настройки и кнопки перемещения на панели навигации предназначены для выбора параметров и установки нужных значений.
Ручка настройки
Ручка настройки EPOCH 650 используется вместе с кнопками CHECK и ESC для грубой и точной настройки значений параметров. Возможна блокировка рукоятки для предотвращения случайного изменения значений параметров в процессе контроля. Данная конфигурация обеспечивает плавное изменение параметров для пользователей, предпочитающих использовать в работе рукоятку. Конфигурация прибора с ручкой соответствует требованиям стандарта IP66.Панель навигации
Панель навигации EPOCH 650 это характерная опция дефектоскопов EPOCH. Кнопки перемещения вверх и вниз на навигационной панели используются для грубой настройки параметров, а кнопки со стрелками вправо и влево — для точной регулировки. В панели навигации предусмотрены дополнительные функции и наиболее часто используемые параметры: усиление, сохранение, а также кнопки CHECK и ESC. Конфигурация прибора с панелью навигации соответствует требованиям стандарта IP67.В дефектоскопе EPOCH 650 реализовано несколько методов сохранения, архивации и построения отчетов по результатам измерения и данным калибровки. Во внутреннюю память прибора записывается до 50,000 данных, возможно расширение памяти за счет съемной карты памяти на 2 Гб. Обеспечена полная совместимость с программой интерфейса GageView Pro компании Olympus NDT. Реализована быстрая настройка параметров файла, гибкое управление данными, запись результатов инспекции и дальнейшее построение отчетов.
Регистратор данных
В EPOCH 650 реализован встроенный регистратор данных для сохранения файлов калибровки и инспекции. Предусмотрено два стандартных типа файлов: файлы калибровки (CAL) и инкрементальные (INC) файлы. Файлы CAL позволяют сохранять виртуально бесчисленное количество настроек параметров для быстрого и простого вызова настроек. Тип INC предназначен для сохранения данных инспекции в один файл для выгрузки и построение отчетов.Встроенный регистратор данных может быть расширен за счет программной опции «Expanded Datalogger». При этом добавляются типы файлов, идеально подходящие для контроля коррозии: последовательный, последовательный с пользовательскими точками, 2-D координатная решетка, 2-D с пользовательскими точками, 3-D координатная решетка, тип «boiler» и 2-D EPRI.
Карты памяти MicroSD и печать
В дефектоскопе EPOCH 650 в качестве внутренней и внешней памяти используются 2 Гб карты памяти MicroSD. Съемная карта памяти позволяет сохранять снимки экрана в формате битового изображения для построения отчетов, а также экспортировать кривые и сохраненные данные измерений и калибровки в .csv формат. Вторая 2 Гб карта памяти MicroSD устанавливается во внутренний слот прибора. В случае выхода прибора из строя карта MicroSD может быть извлечена в авторизированном сервисном центре для восстановления важных данных.Ультразвуковой дефектоскоп EPOCH 650 совместим с USB принтерами PCL5, что позволяет выводить данные на печать при проведении контроля в полевых условиях без необходимости использования ПК или внешнего карт-ридера.
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики:
| Общие | |
| Габариты (Ш × В × Г) | 236 × 167 × 70 мм |
| Вес | 1,6 кг с литий-ионным аккумулятором |
| Клавиатура | Английская, международная, японская, китайская |
| Языки интерфейса | Английский, испанский, французский, немецкий, японский, китайский, португальский, русский |
| Разъемы для преобразователей | BNC или LEMO 1 |
| Хранение данных | Внутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт) |
| Тип батареи | Стандартный литий-ионный аккумулятор |
| Время работы батареи | от 15 до 16 часов (литий-ионный аккумулятор), |
| Питание | От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц |
| Размер дисплея (Ш × В, диаг.) | 117 × 89 мм, 146 мм |
| Генератор | |
| Генератор | Настраиваемый генератор прямоугольных импульсов |
| ЧЗИ | от 10 до 2 000 Гц с шагом 10 Гц |
| Напряжение генератора | 100 В, 200 В, 300 В или 400 В |
| Длительность импульса | от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™ |
| Демпфирование | 50, 100, 200, 400 Ω |
| Приемник | |
| Усиление | от 0 до 110 дБ |
| Максимальный входной сигнал | 20 В р-р |
| Входное полное сопротивление | 400 Ω ± 5% |
| Полоса пропускания | от 0,2 до 26,5 МГц при −3 дБ |
| Цифровые фильтры | 30 наборов стандартных цифровых фильтров. Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц) |
| Детектирование | Полная волна, положительная и отрицательная полуволна, РЧ |
| Линейность системы | По горизонтали: ± 0,5% FSW (полной ширины экрана) |
| Дискретность | 0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ |
| Отсечка | от 0 до 80% FSH с визуальной сигнализацией |
| Измерение амплитуды | от 0 до 110% FSH с разрешением 0,25 % |
| Скорость измерений | Соответствует ЧЗИ во всех режимах |
| Калибровка | |
| Автоматическая калибровка | Скорость звука, смещение нуля Прямой луч (первый донный или Эхо-Эхо) Наклонный луч (Путь УЗ или глубина) |
| Режимы контроля | Импульс-эхо, раздельно-совмещенный или теневой |
| Единицы измерения | Миллиметры, дюймы или микросекунды |
| Диапазон | от 3,36 до 13 388 мм при 5 900 м/с |
| Скорость | от 635 до 15 240 м/с |
| Смещение нуля | от 0 до 750 мкс |
| Задержка отображения | от -59 до 13 401 мм; продольная скорость в стали |
| Угол преломления | от 0° до 90° с шагом 0,1° |
| Стробы | |
| Стробы для измерений | Два полностью независимых строба для измерения амплитуды и времени пролета |
| Начало строба | Настраивается на всем отображаемом диапазоне. |
| Ширина строба | Настраивается от начала строба до конца отображаемого диапазона |
| Высота строба | Настраивается от 2 до 95% от высоты экрана |
| Сигнализации | Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2) |
| Измерения | |
| Поля для отображения результатов измерений | 5 полей (ручной или авто-выбор) |
| Строб (1, 2) | Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда |
| Эхо-эхо | Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе |
| Другие измерения | Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки, значения Эхо – Опорн. дБ |
| DAC/ВРЧ | Стандартная |
| Точки DAC | до 50 точек, динамический диапазон 110 дБ |
| Специальные режимы DAC | Пользовательские DAC (до 6 кривых), 20-80% отображ. |
| Коррекция криволинейной поверхности | Стандартная функция. При контроле наклонным ПЭП коррекция для наружного диаметра |
| Коррозия (опция) | Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или Эхо-эхо, кодированный B-скан |
| Вводы/Выводы | |
| Порты USB | Скоростной порт USB (OTG) |
| Порт RS-232 | Да |
| Видеовыход | Стандартный выход VGA |
| Аналоговый выход | 1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс. |
| Выход сигнализации | 3 выхода сигнализации, 5 В TTL, 10 мА |
| Вход/выход триггера | Вход триггера, 5 В TTL; Выход триггера, 5 В TTL, 10 мА |
| Входы кодировщика | 1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга) |
| Защита от воздействий окружающей среды | |
| Нормы IP | Конструкция отвечает требованиям стандартов защиты от проникновения Соответствие прибора классу IP подтверждено в ходе контрольных |
| Работа во взрывоопасной атмосфере | Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 |
| Устойчивость к ударам | MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, |
| Устойчивость к вибрации | MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, |
| Диапазон рабочих температур | от –10 °C до 50 °C |
| Температура хранения батарей | от 0 °C до 50 °C |
Комплектация
Стандартная комплектация
- Цифровой ультразвуковой дефектоскоп EPOCH 650, работа от линии AC или от батарей
- Зарядное устройство/AC адаптер (100 В AC, 115 В AC, 230 В AC , 50 Гц или 60 Гц)
- Заряжаемый ионно-литиевый аккумулятор
- Отсек для AA батарей
- Кейс для транспортировки
- Инструкция с описанием основных операций
- Схема быстрого ознакомления
- Всеобъемлющая инструкция по эксплуатации (CD)
- Ограниченная гарантия на год
Дополнительные комплектующие:
- 600-BAT-L-3 (U8051431): Литий-ионный аккумулятор
- EP4/CH (U8140055): Нагрудный ремень
- 600-TC (U8780294): Кейс для транспортировки
- CBAS-10668-0060 (Q7790012): Коммуникационный кабель RS232
- DSUB-HD15-6 (U8780333): Кабель цифрового выхода
- 600-C-VGA-5 (U8780298): Кабель с выходом VGA
- MICROSD-ADP-2GB (U8779307): Карта памяти microSD на 2 ГБ
- 600-SC-K (U8780334): Мягкий защитный футляр (для модели с ручкой регулятора)
- 600-SC-N (U8779879): Мягкий защитный футляр (для модели с панелью навигации)
- N600-EXTALM (U8780332): Внешняя звуковая сигнализация
- CBAS-10669-0010 (Q7790008): Кабель для подключения кодировщика B-скан (3 м, другие длины доступны по запросу)
